목표

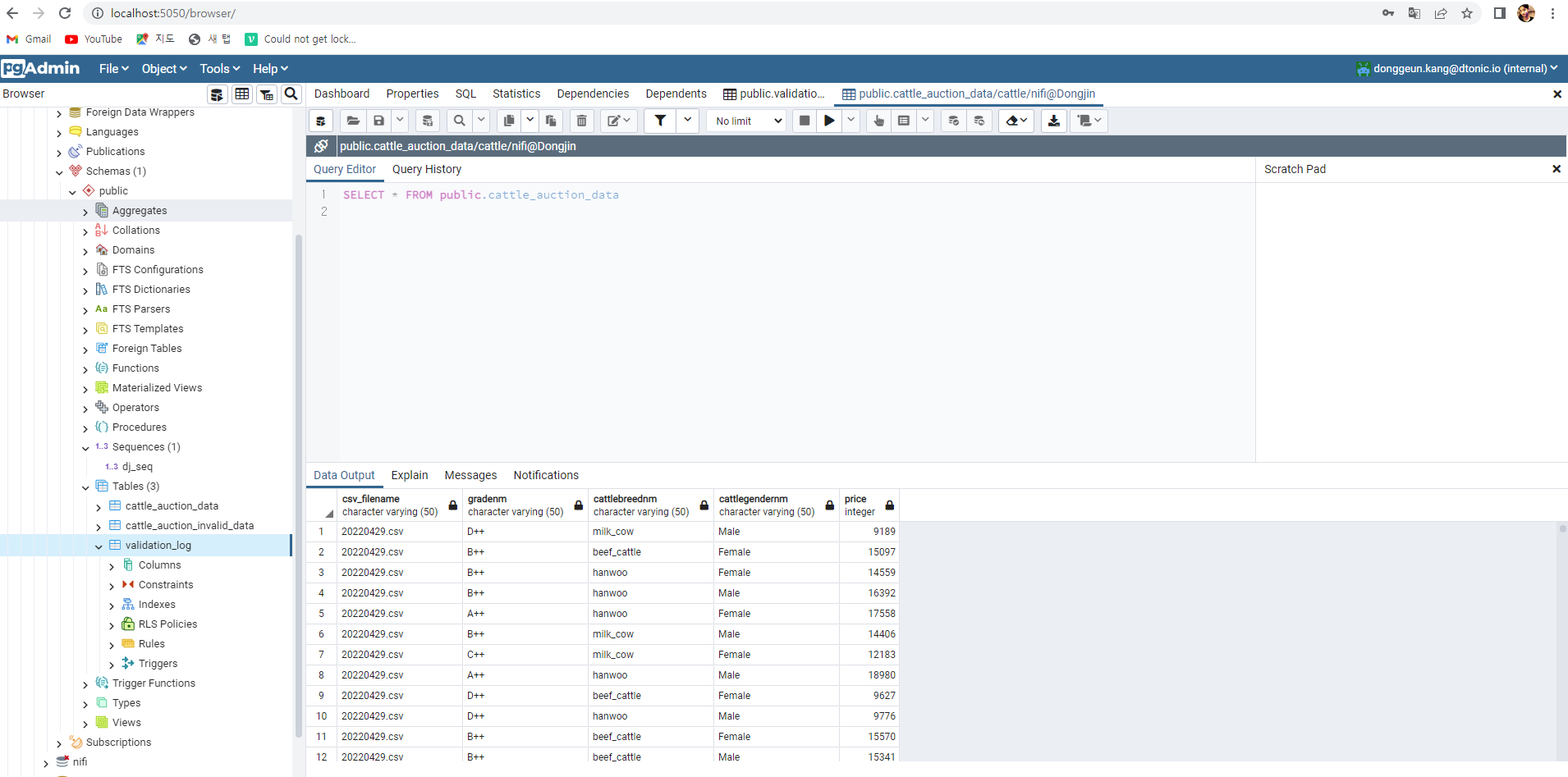

Docker를 통해 NIfi, DB를 띄운 후 Nifi를 사용하여 특정 시간에 SSH를 통해 다른 서버에 접근하여 쉘 스크립트를 실행시킨 후 결과물(데이터)를 유효성을 판단 후 Valid Data, Invalid Data 그리고 log를 각각 DB에 적재한다.

개발환경
DB: image>Postgresql:11.15
Nifi: image> apache/nifi
pgAdmin: image> dpage/pgadmin4
java: jdk 17.0.2

Docker Compose를 작성하여 Nifi와 Postgresql를 도커에 띄워보자.

docker-compose.yml

version: "3"
services:
  PostgreSQL:
    container_name: PostgreSQL1
    image: postgres:11.15
    ports:
      - "5432:5432"
    environment:
      POSTGRES_USER: "nifi"
      POSTGRES_PASSWORD: "Password"
      TZ : 'Asia/Seoul'
    restart: always
    networks:
     - nifi-workflow-bridge
    volumes:
      - Nifi-Workflow-Volume:/var/lib/postgresql/data

  nifi:
    container_name: nifi
    image: apache/nifi
    environment:
      NIFI_WEB_HTTP_PORT: 9095
      NIFI_LOG_DIR: /opt/nifi/logs
      TZ: Asia/Seoul
    ports:
      - 9095:9095
    restart: always
    networks:
      - nifi-workflow-bridge
    volumes:
      - C:/nifi-logs:/opt/nifi/nifi-current/logs
      - C:/nifi-logs/dockslib:/var/lib
      - nifi-conf:/opt/nifi/nifi-current/conf
      - nifi-state:/opt/nifi/nifi-current/state
      - nifi-content:/opt/nifi/nifi-current/content_repository
      - nifi-database:/opt/nifi/nifi-current/database_repository
      - nifi-flowfile:/opt/nifi/nifi-current/flowfile_repository
      - nifi-provenance:/opt/nifi/nifi-current/provenance_repository

  pgadmin:
    container_name: pgadmin
    image: dpage/pgadmin4
    ports:
      - "5050:80"
    environment:
      PGADMIN_DEFAULT_EMAIL: "user@email.com"
      PGADMIN_DEFAULT_PASSWORD : "password"
    restart: always
    networks:
     - nifi-workflow-bridge

networks:
  nifi-workflow-bridge:
     driver: bridge
     name: nifi-workflow-bridge

volumes:
  Nifi-Workflow-Volume:
    name: Nifi-Workflow-Volume
  nifi-conf:
  nifi-state:
  nifi-content:
  nifi-database:
  nifi-flowfile:
  nifi-provenance:

Dockerhub에 도커 이미지에 대한 environment의 필수값required과 선택값이 명시되어 있으니 참고하여 작성하면 된다. 필수값을 넣지 않으면 실행되지 않는다. 필요한 데이터에 대한 Volumes값만 잡아주었다. 이는 도커 재실행시 작업이 날라가는 것을 방지하기 위함이다.~~(본인은 3번 날렸다)~~

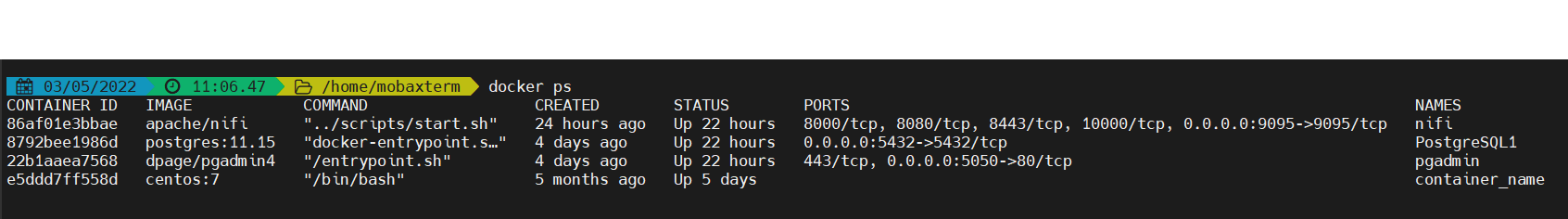

Compose경로에서 docker-compose up를 통하여 빌드 후 docker ps를 통하여 컨테이너가 잘 올라왔는지 확인해본다.

포트포워딩을 해준 포트를 통해 Nifi를 접속해보자

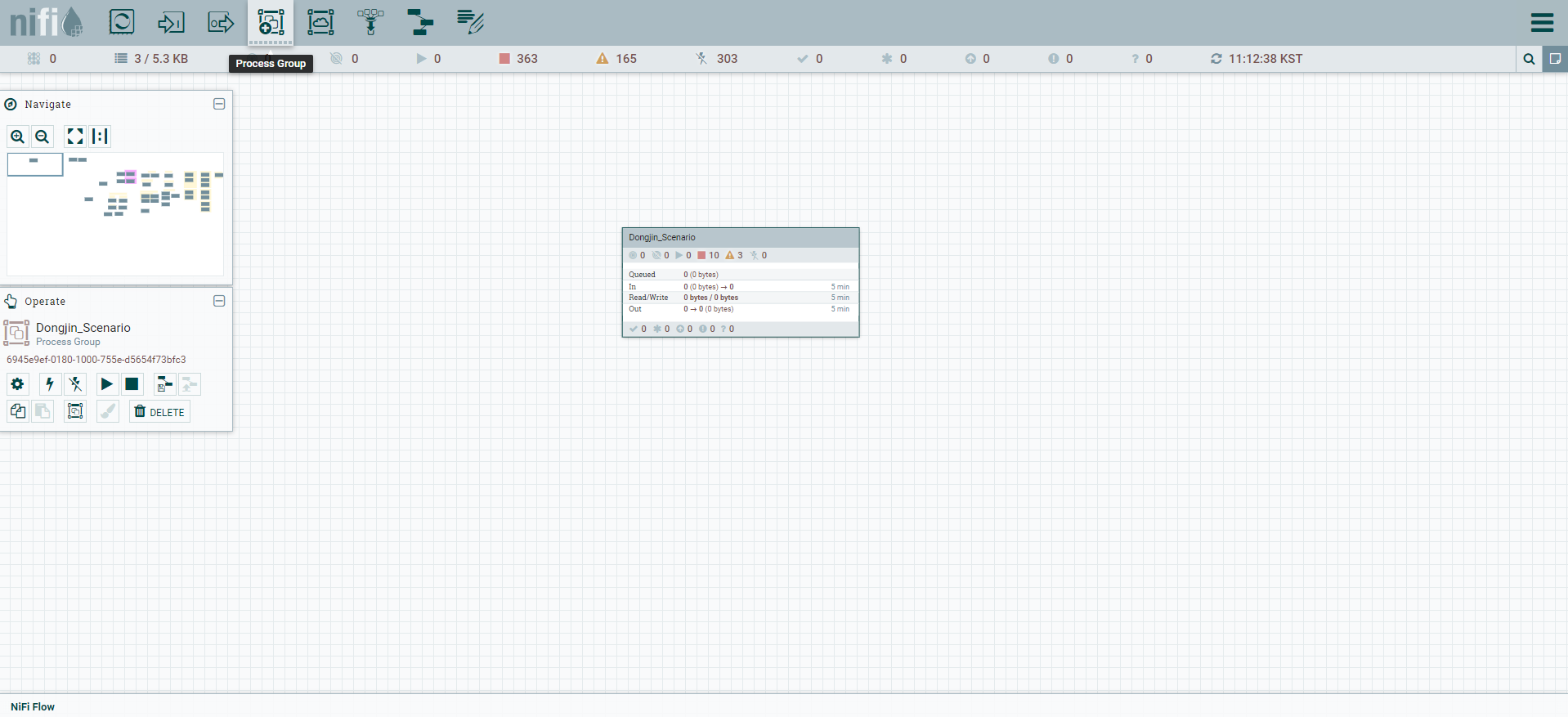

1. 좌측 상단의 Process Group를 눌러 프로세스 그룹을 생성한다.

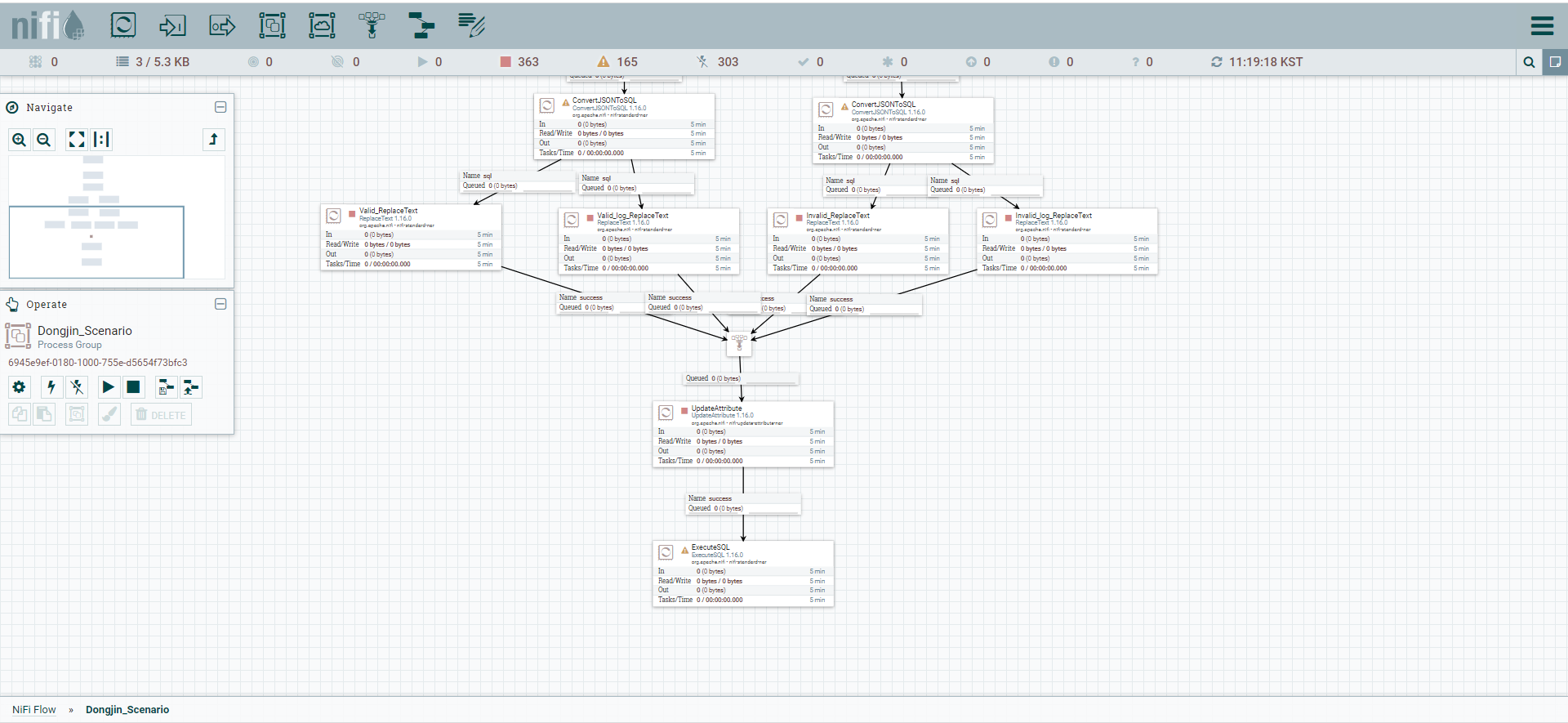

Porcess Group 생성 후 프로세스를 작성한다.

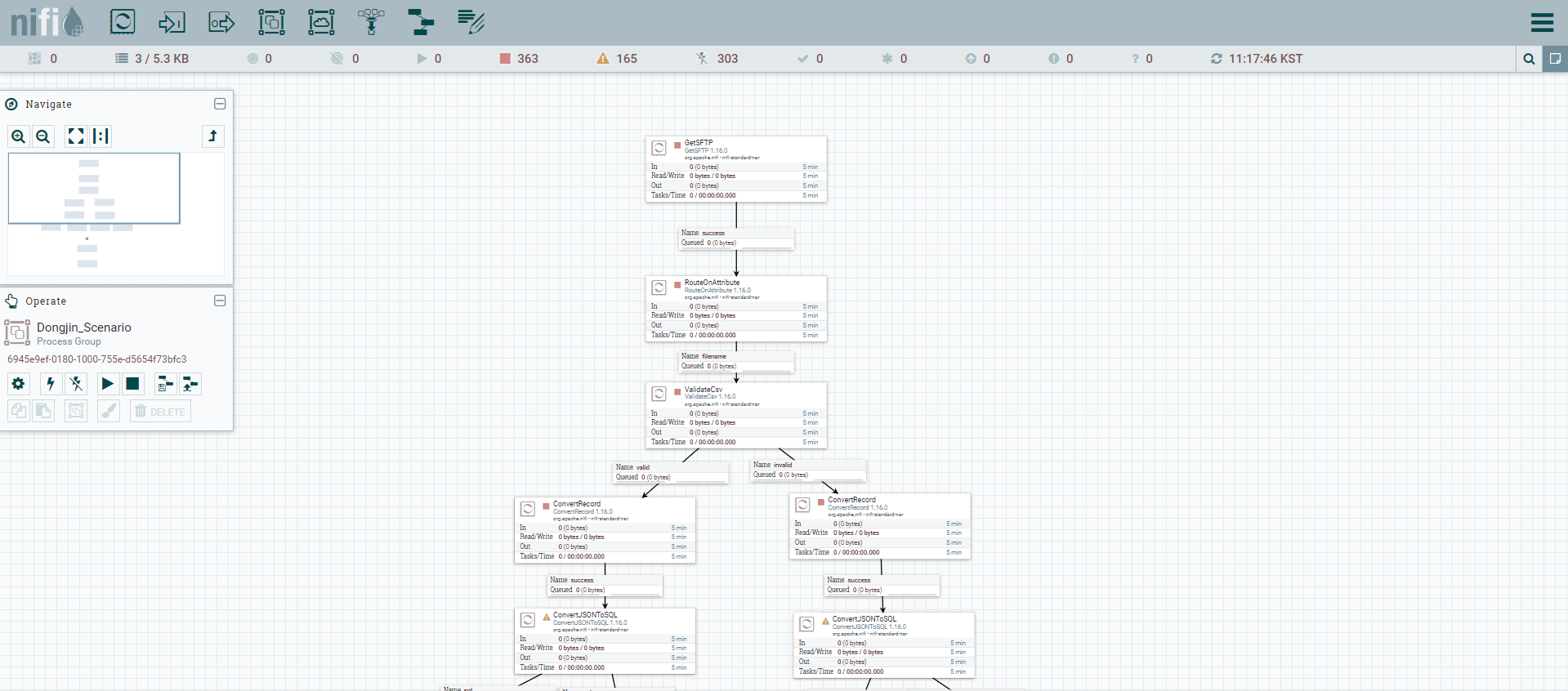

GetSFTP - RouteOnattribute- ValidateCSV - ConvertRecord - ConverJsontoSQL - ReplaceText - UpdateAttribute - ExcuteSQL 를 사용하여 완성하였다.

Process 설명

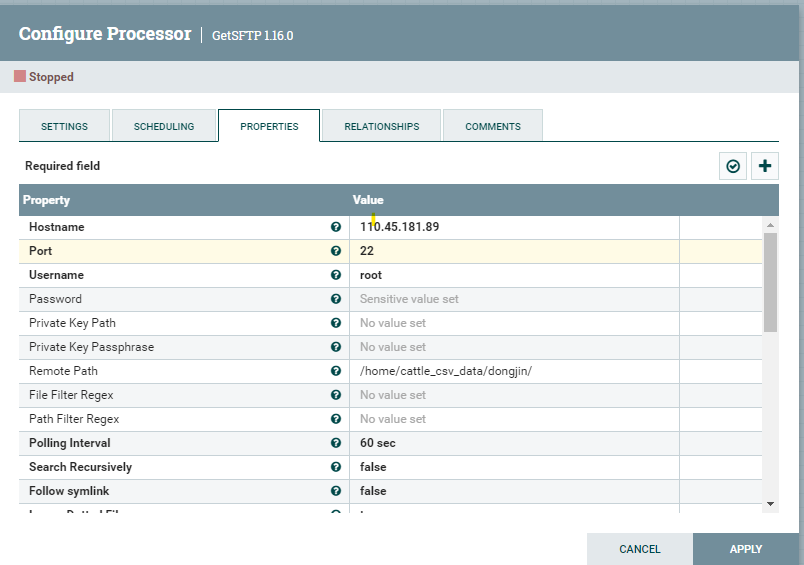

GetSFTP : SSH를 통해 접근하여 지정한 path에서 디렉토리 전체를 가져온다. 단일 파일을 가져오려면 FetchSFTP를 상용해야하나 Upstream이 필수이므로 적합하지 않다 판단하여 GetSFTP를 사용하여 RouteOnattribute를 통해 필터링 한다.

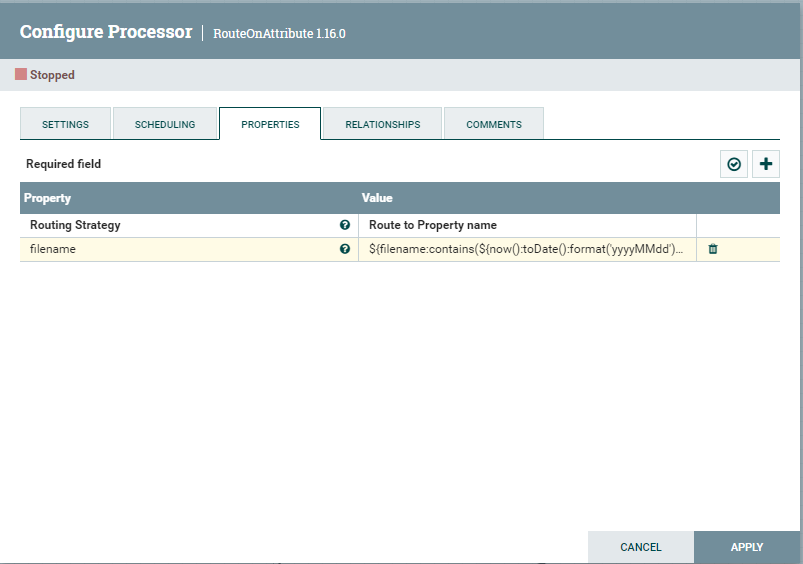

RouteOnattribute : nifi 정규표현식${filename:contains(${now():toDate():format(‘yyyyMMdd’)})}을 사용하여 현재날짜 파일명을 가진 파일을 가져온다.

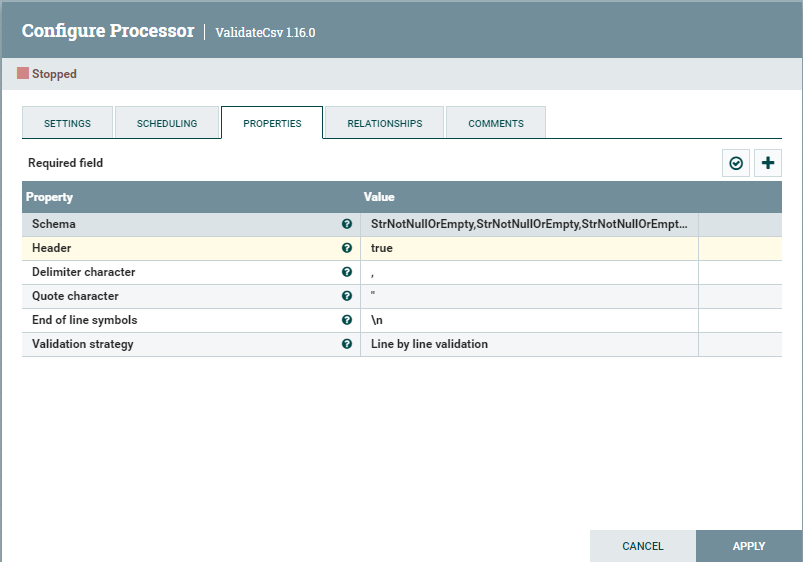

ValidateCSV : 가져온CSV파일의 유효성을 검사한다. 각 컬럼의 타입값을 비교하여 유효한 데이터인지 판별 가능하다.

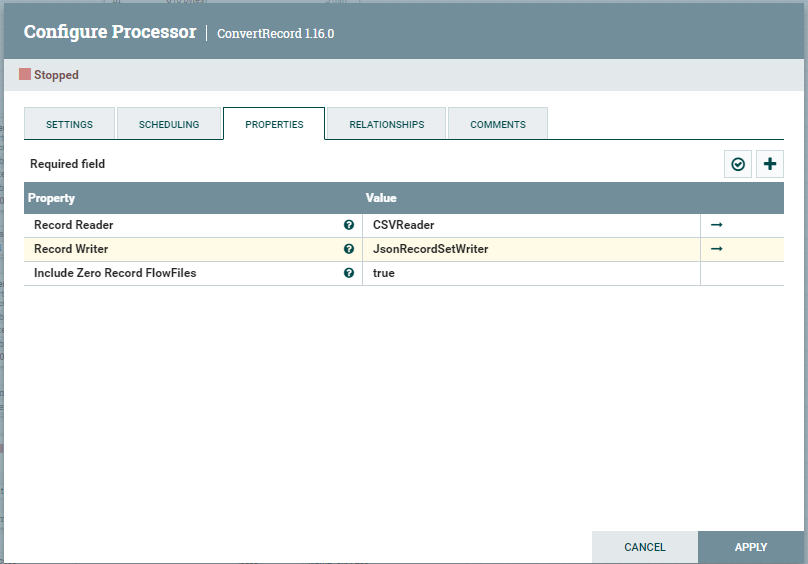

ConvertRecord : 데이터 포맷 형식을 변환해주는 프로세서이다. (CSV → Json로 변환 해주었다.)첫줄을 컬럼명으로 하여 각 행 또는 전체 데이터의 포맷 형식 변환이 가능하다.

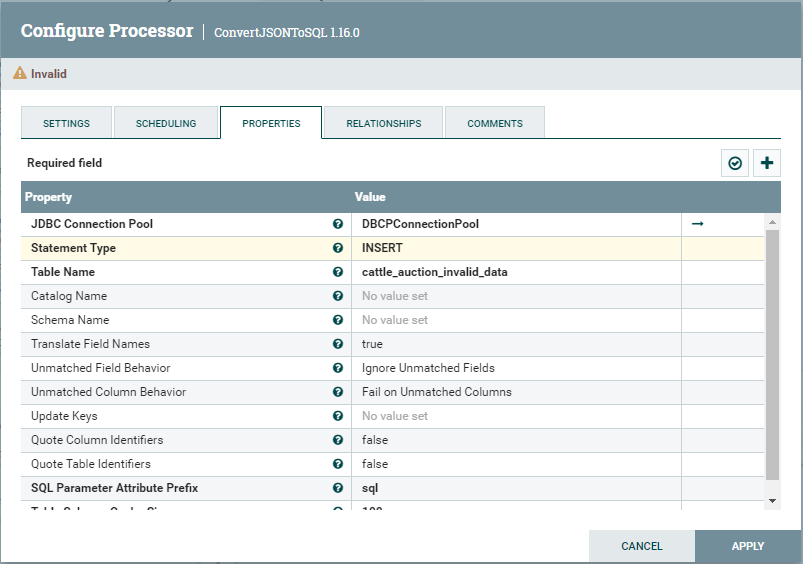

ConverJsontoSQL : Json을 SQL 쿼리문으로 변환해주는 프로세서이다. Insert, Update 등 지정해주어 쿼리문 변환이 가능하다.

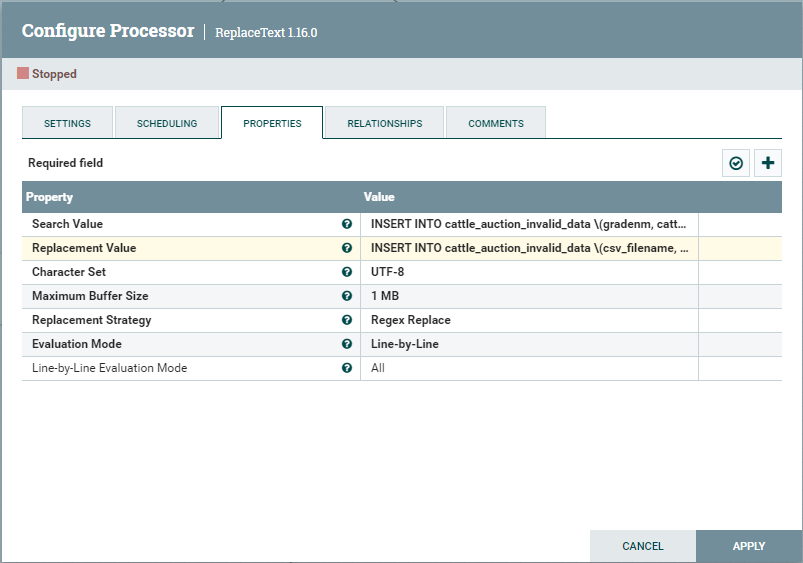

ReplaceText : content를 변환해주는 프로세서이다.(위 SQL문을 수정하기 위함이다.)

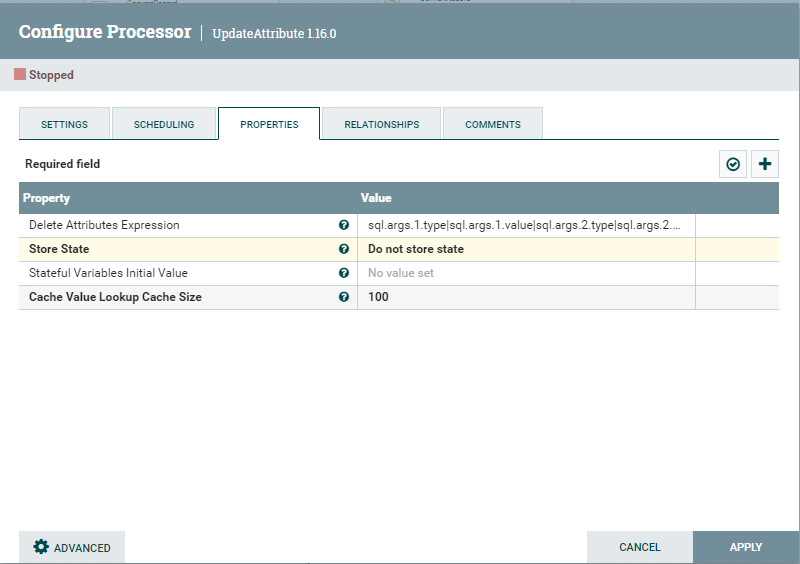

UpdateAttribute : Nifi는 아키텍쳐로 인해 속성(attribute)값을 먼저 조회 후 데이터(content)를 참조하여 실행된다. ConvertRecord 통해 Json형식으로 변환 하면서 속성 값이 추가되었다 이 때문에 Nifi는 ReplaceText에서 수정된 content를 읽어오지 않으므로 UpdateAttribute 프로세서를 통해 추가된 속성 값을 삭제한다.
